聚氨酯喷涂施工要点解析，把控保温工程长效使用性能

在建筑节能与工业保温领域，聚氨酯喷涂以其优异的绝热性能和整体无缝成型的工艺特点，成为广泛应用的保温方案。然而，喷涂施工的质量直接决定保温层能否长期稳定发挥效能。业内专家指出，唯有严格把控基层处理、环境条件、材料配比及喷涂厚度等核心要点，才能真正实现保温工程的长效使用性能，避免因施工缺陷导致的空鼓、脱落与热桥问题。

施工前准备与基层处理：长效性能的根基

聚氨酯喷涂施工并非简单的表面涂覆，而是一项对前置条件要求极高的系统工程。基层表面的清洁度、干燥度与平整度是决定涂层附着力的首要因素。施工前，必须彻底清除基面上的浮灰、油污、锈迹及松散附着物，确保基面坚实且无渗漏隐患。对于混凝土或砌体基面，若存在明显凹陷或凸起，应预先修补找平，避免喷涂过程中因厚度不均产生应力集中。同时，环境温湿度的控制同样不可忽视：聚氨酯喷涂适宜在环境温度5℃以上、相对湿度小于85%的条件下进行。当基层表面温度低于露点温度时，易产生结露现象，导致泡沫与基面之间形成水膜，严重削弱粘结强度，进而影响保温系统的耐久性。因此，施工前需使用温湿度检测仪器进行复核，并在风力过大时采取防风遮挡措施，防止材料飞散与热损失。

喷涂操作与质量控制：决定保温性能的关键环节

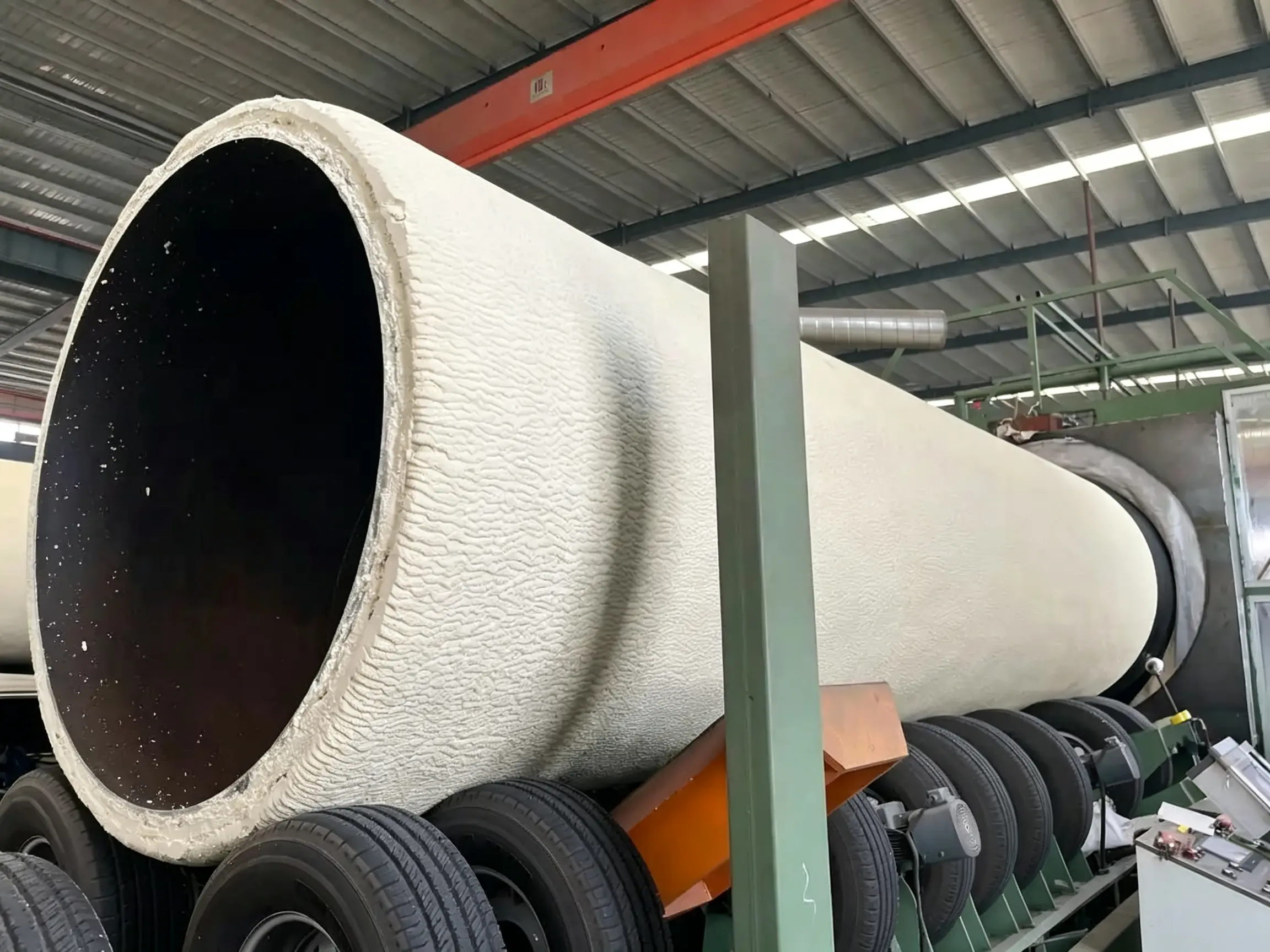

喷涂作业中，原料配比、设备参数与操作手法相互关联，共同决定泡沫体的微观结构与宏观性能。聚醚多元醇与异氰酸酯的配比必须严格执行工艺要求，偏差过大将导致泡沫脆化或发软，降低力学强度与闭孔率。施工人员应定期校准喷涂设备的计量泵与混合腔，确保双组份原料均匀混合且雾化充分。在喷涂手法上，建议采用“十字交叉”或“多层薄喷”的方式，即每次喷涂厚度不宜超过10至15毫米，待上一层泡沫表面完成初步固化后，再进行下一层喷涂。这一做法不仅能有效避免因一次性厚喷产生的热量积聚，防止泡沫芯部焦化变色，还能减少收缩应力导致的脱层现象。厚度控制是另一个不可妥协的指标。保温层的实际厚度直接关系到热工设计效果，过薄则达不到节能标准，过厚则增加成本与荷载。施工过程中应使用厚度探针或测厚仪随机抽检，并保证薄点不低于设计值的特定允许偏差。

阴阳角与特殊部位处理：细节决定防水防热完整性

保温工程的薄弱环节往往出现在阴阳角、穿墙管道、支架节点等异形部位。这些区域容易出现喷涂死角或厚度骤减，成为未来冷桥与渗水的潜在通道。施工时，应对上述部位先行做细部预喷，使用小型喷枪将泡沫充分填满缝隙与凹槽，待固化后再进行大面积喷涂，确保整体连接紧密无缝隙。对于需设置分仓缝的屋面或墙面，应在设计指定位置预先放置分隔条，喷涂完毕后及时清理，防止泡沫因温度变形而产生不规则开裂。此外，喷涂完成后的表层保护也不可省略。聚氨酯泡沫对紫外线较为敏感，长时间暴露会导致表面粉化、发黄并逐渐破坏其物理性能。因此，在喷涂施工验收合格后，应尽快施工外护面层，如抗裂砂浆抹面、涂料饰面或金属板保护层，从而阻隔阳光辐射与机械损伤，保障保温系统在长期使用中维持稳定的热工表现。

施工质量检验与维护：建立长效使用闭环

完整的保温工程不仅限于喷涂施工过程，后续的质量检验与维护同样构成长效使用性能的重要一环。施工完成后应立即检查表面是否有流挂、发脆、烧芯及明显变形等缺陷，必要时进行局部修补。对喷涂厚度、表观密度及粘结强度做现场抽样检测，并留存影像与数据记录，作为工程验收依据。交付使用后，建议定期巡检保温层外护面状况，及时修补破损部位，防止水分侵入泡沫内部导致导热系数上升。只有将精细化施工与常态化维护有效结合，才能真正发挥硬质聚氨酯泡沫的优势，实现建筑节能与工程安全的长期目标。

综上所述，聚氨酯喷涂施工的每一个环节都与保温工程的长效使用性能深度关联。从基层基面处理、环境条件控制，到喷涂工艺参数、细部节点操作，再到质量验收与后续维护，均需以严格的标准与严谨的态度执行。以科学施工为抓手，以全过程质量管控为保障，聚氨酯喷涂保温工程方能在建筑寿命周期内持续发挥节能作用，为可持续建筑发展提供坚实支撑。
